Solarlampe selber bauen

Home

Diese Schaltung eignet sich gut für den einstieg in die Elektornik da sie super einfach aufgebaut ist und mit einfachsten mitteln aufgebaut werden kann :)

Die Benötigten Bauteile sind :
2x 2SC1815
2x 10Kohm
1x Ferritkern
1x LED
1x 1N4148
1x 3V Solarzelle
1x Ni-Mh Akku 1,2V
1x Lochraster
1x Kupferlackdraht

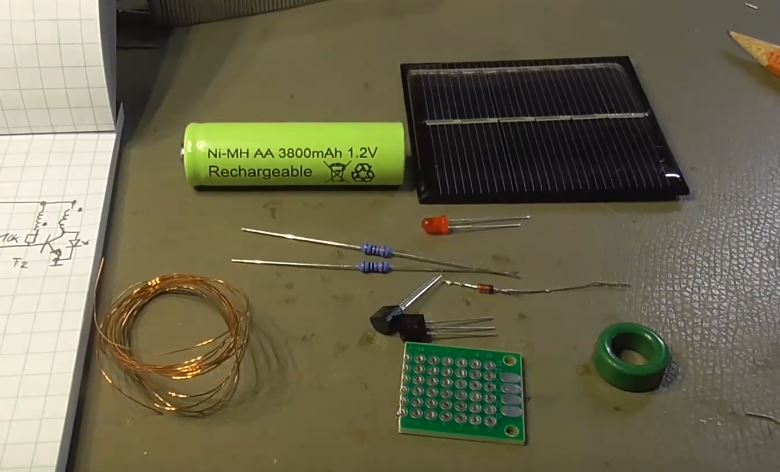

Hier seht ihr alle Bauteile die man zum Aufbau benötigt der Aufwand ist überschaubar aus diesem Grund habe ich mich entschieden eine Lochraster-Platine zu verwenden. Denn Draht kann man z.b aus einem alten Trafo nehmen oder man kauft diesen günstig beim Chinesen auf Aliexpress oder Ebay.

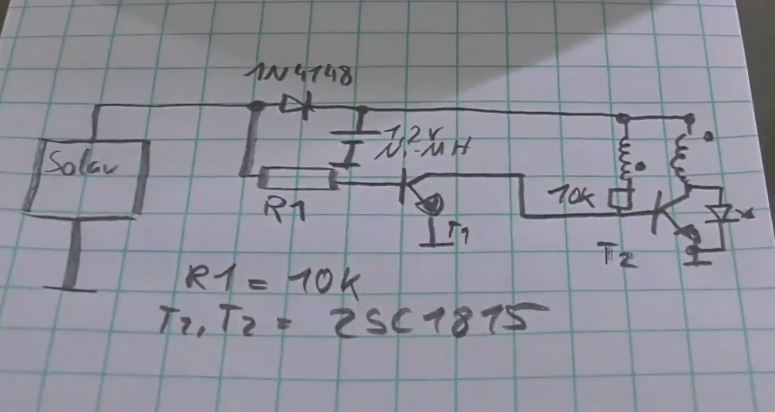

Funktion der Schaltung

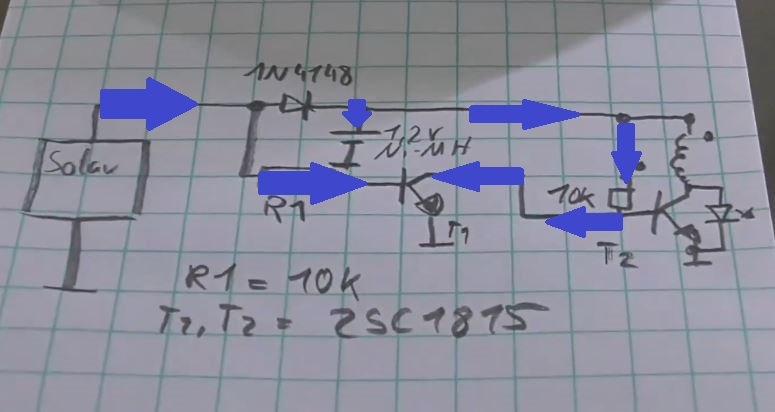

Beim Laden habe ich den Strom mit den Blauen pfeilen dargestellt ein kleiner Teil des Stromes wird in T1 verbraucht als Basisstrom und ein kleiner Teil fliest als Kollektrostrom welcher der Basis von T2 geklaut wird.

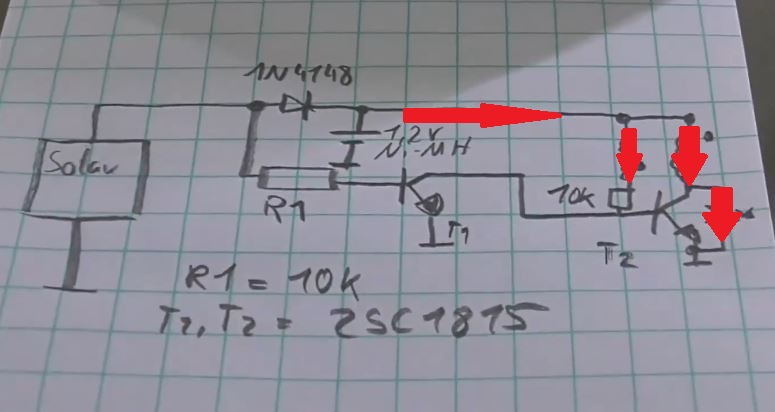

Beim Entladen habe ich den Strom mit den Roten pfeilen dargestellt. Die 1N4148 Sorgt jetzt dafür das der T1 keinen Basisstrom mehr bekommt so das T2 seine Arbet als Joule Thief Schatung beginnen kann.
