Dioden Tester mit 16F73 selber bauenDioden Tester mit 16F73 selber bauen
Ein Bauteil-Tester ist nichts besonderes und man kann die sich für 8€ im Internet kaufen also warum selber bauen ?

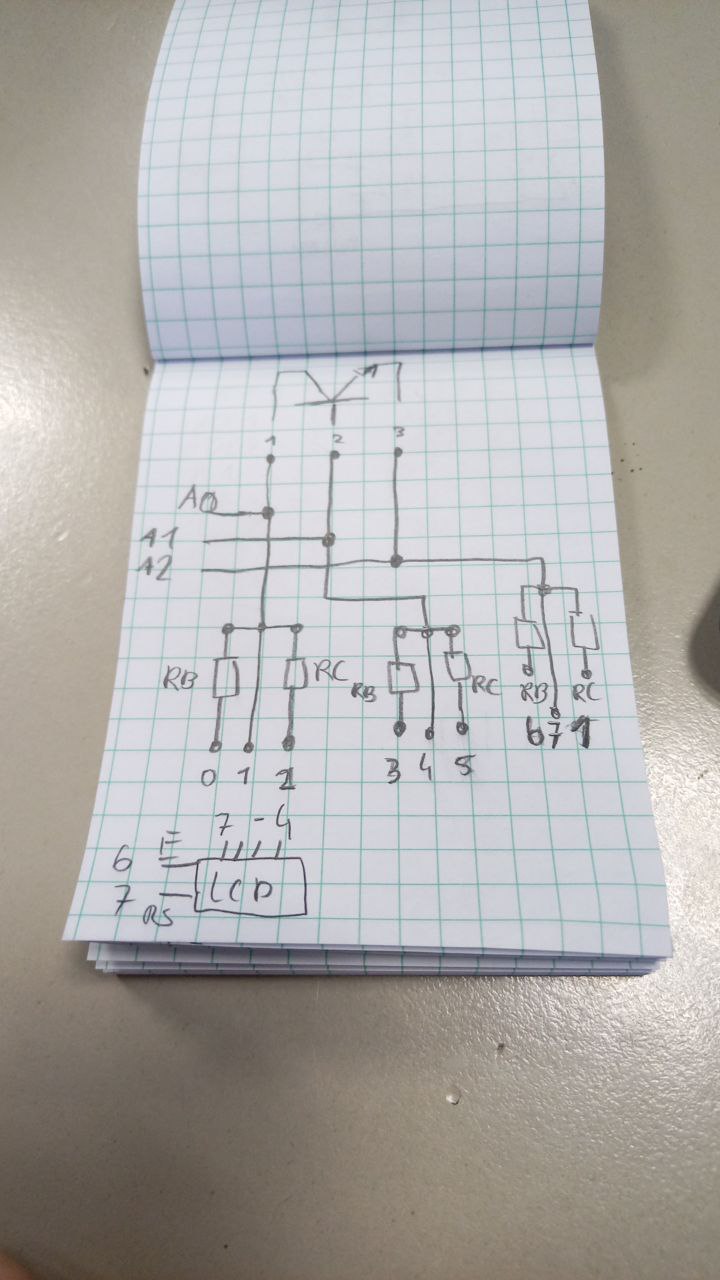

Die Funktionsweise ist das interesante an dem Projekt wie die Messung funktioniert und der Messvorgang mit erkennung der Bauteile.Der 16F73 besitzt die möglichkeit die Pins auf unendlich
Widerstand zu schalten was die Schaltung super einfach macht. Ich habe mich dazu entschieden einen Kollektorstrom von 10mA zu wählen was bei Dioden eine Vf näher an dem Datenblattwert anzeigt.
Die Rb werden noch nicht verwendet da dieser für ein Software update gedacht sind wenn ich dem Ganze die Transistor Tester Funktion hinzufüge so dass ein erkennen von Transistoren möglich ist.

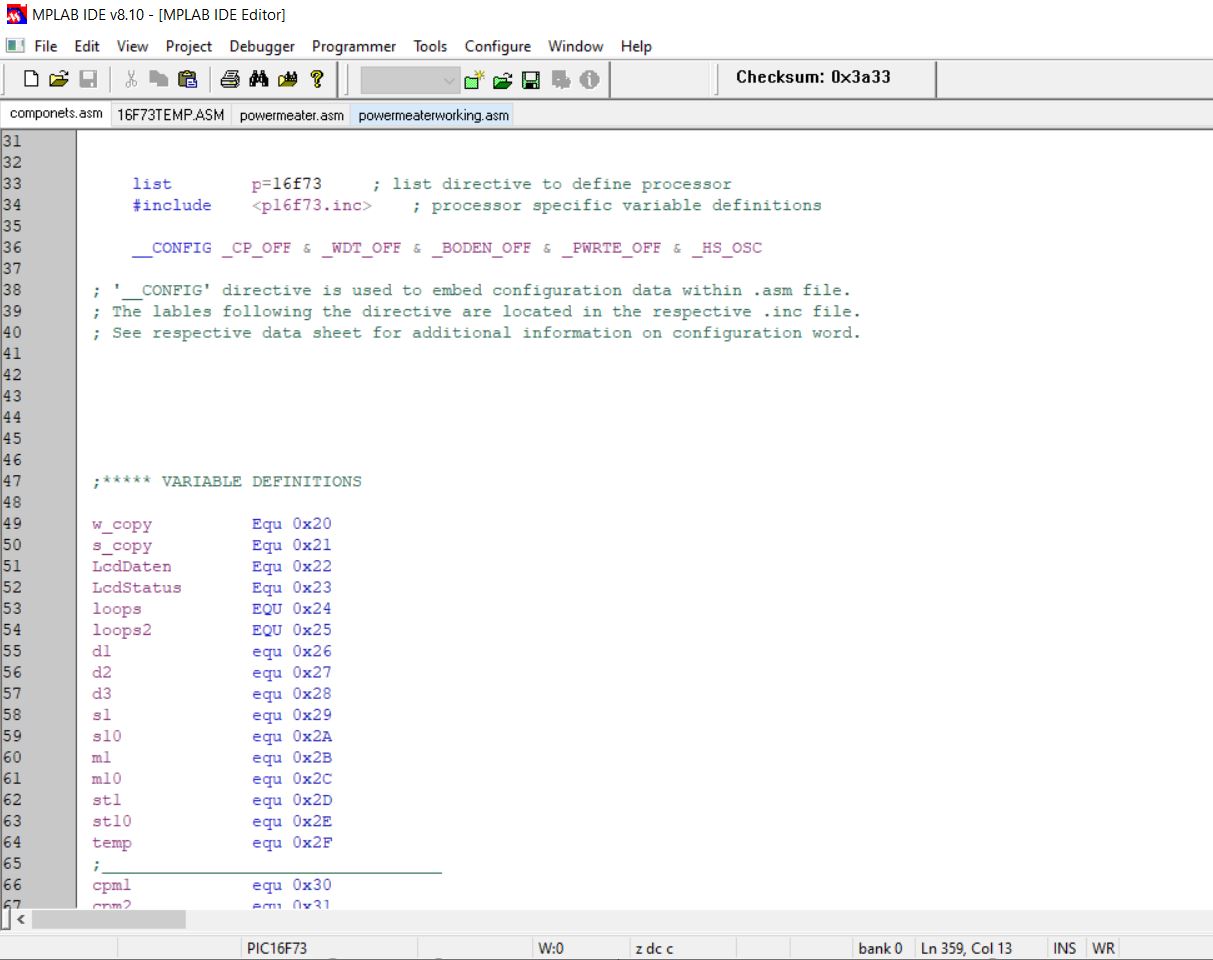

Die Software ist in der MPLAB IDE 8.10 geschriebn in PIC Assembler was eine einfachheit der Software und bedienung garantiert da ich beim Programmieren faul bin und so den einfachsten weg suche eine lösung zu finden.
(componets.zip, 2 Kb)
